Create Revit Family (Basic) - Part 3

มาตอนกันที่ Part 3 ครับ ครั้งนี้เราจะเริ่มขึ้น Model กันครับ


เนื้อหาครั้้งนี้จะเป็นการสร้าง Mass และกำหนดตัวแปรสำหรับเปลี่ยน Materials ซึ่งประกอบด้วย

E. สร้าง Mass – สร้าง 3D Mass ของกล่อง

F. กำหนด Material Parameter

26. เปิด Floor Plan View โดย Double Click ที่ Project Browser > Views > Floor Plan > Ref. Level

27. สร้างกล่อง ด้วยคำสั่ง Extrusion ที่ Home Tab > Forms > Extrusion

28. วาด Profile สี่เหลี่ยมด้วยคำสั่ง Rectangle ที่ Modify|Create Extrusion > Draw > Rectangle

29. เริ่มวาด Profile สี่เหลี่ยน ลงบน Work Space ระหว่าง Reference Plane ที่เราสร้างขึ้น ดังรูป

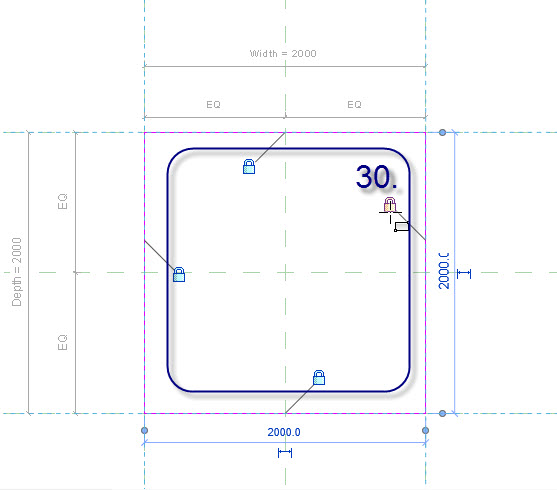

30. จากนั้น Lock Profile เข้ากับ Reference Plane ดังรูป

31. กด Finish Edit Mode ที่ Modify|Create Extrusion > Mode > Finish Edit Mode

32. จากนั้นเปิด Elevation View ขึ้นมา

33. เลือกกล่องที่สร้างขึ้น แล้วดึงขึ้นไปชนกับ Reference Plane ดังรูป

34. จากนั้น Lock ขอบบนของกล่อง เข้ากับ Reference Plane ดังรูป

35. ผลลัพธ์ที่ได้

36. ทดลอง เปลี่ยน Parameter ทั้ง Width, Depth และ Height ใน Family Types จะได้ผลลัพธ์ดังนี้

37. จากนั้นทดลอง Load เข้าไปใช้ใน Project ต่อไป

F. กำหนด Material Parameter – เราจะกำหนด Parameter สำหรับเปลี่ยนค่าของ Material ของ "กล่อง" กันครับ

38. เลือกวัตถุที่ต้องการกำหนด Parameter (กล่อง)

39. ที่ Properties > Materials and Finishes > Material > กดสี่เหลี่ยมสีเทาด้านหลัง

40. กด Add Parameter.. ที่ Associate Family Parameter > Add Parameter…

41. ที่ Parameter Properties > Parameter Data > Name > พิมพ์ Material

42. กำหนด Parameter เป็นรูปแบบ Instance

43. กด OK

Note: ความแตกต่างระหว่าง Type Parameter กับ Instance Parameter คือ Type Parameter เป็นการกำหนดค่าให้กับวัตถุทุกตัวที่เป็น Type เดียวกับ โดยเราต้องกด Edit Type ที่ Properties เพื่อทำการแก้ไขค่า ส่วน Instance Parameter เป็นการกำหนดค่าให้วัตถุที่เราเลือกโดยเฉพาะ และสามารถแก้ไขค่าได้จาก Properties โดยตรง

44. ที่ Associate Family Parameter > กด OK

45. เปิด Family Types ที่ Home Tab > Properties > Family Types

46. ที่ Family Types > Materials and Finishes > Material สังเกตว่าจะมี (default) อยู่ เพื่อแสดงว่าตัวแปรนี้เป็น Instance Parameter โดยค่าที่กำหนดจะใช้เป็นค่า Default ตอนที่ Load ไปยัง Project

47. เมื่อ Load into Project เราสามารถปรับใช้งานได้ตามใจชอบ ดังรูป
