Suvarnabhumi Airport in Revit

BIM Troublemaker เป็น Blog หนึ่งครับที่ผมชอบและติดตามผลงานอยู่ ^^

ไม่รู้จะเรียกว่า รู้สึกดีใจหรือตื่นเต้นดีครับ ^^ ที่ได้เห็นว่ามีคนสนใจนำ Elements ของสนามบินสุวรรณภูมิ ไปลงสร้างเป็น Parametric Models ใน Revit ซึ่งแสดงให้เห็นครับว่า Revit สามารถทำโค้งสองทางได้เลยเอามาแชร์ให้ดูกัน เผื่อว่าจะเป็นประโยชน์ในการนำไปประยุกต์ใช้ครับ ใครสนใจ Link ได้ ที่นี่ ครับ

ที่มา: Membrane Emulation and Suvarnabhumi Airport: BIM Troublemaker

Thursday, January 12, 2012

BIM Odyssey 2012

งานสัมมนาเกี่ยวกับ BIM งานแรกของปีนี้มาแล้วครับ ^^

(Click ที่รูปเพื่อดูภาพขยายครับ)

ทางบริษัท ออโตเดสก์ (ประเทศไทย) ร่วมกับบริษัท คอมกราฟ จำกัด และ บริษัท วี อาร์ ดิจิตอล จำกัด ได้จัดงานสัมมนา BIM Odyssey 2012 ขึ้นในวันศุกร์ที่ 20 มกราคม 2555 และได้เชิญวิทยากรผู้มีประสบการณ์ตรงจากการ Implement BIM ที่มีประสบการณ์ทั้งจากประเทศสิงค์โปร์และประเทศไทย มาให้ความรู้และประสบการณ์ที่ได้รับจาก BIM

ทางบริษัท คอมกราฟ จำกัดใคร่ขอเรียนเชิญท่านและผู้ที่เกี่ยวข้องเข้าร่วมงานสัมมนาในครั้งนี้ โดยสามารถสำรองที่นั่งผ่านทาง http://www.comgraph.co.th/regis_bim2012.php

หรือ ส่ง Email มาที่ nucharas@comgraph.co.th ติดต่อสอบถามเพิ่มเติม ติดต่อ คุณณุชรัศมิ์ โทร 02-293-0211 ต่อ 239

(Click ที่รูปเพื่อดูภาพขยายครับ)

Saturday, January 7, 2012

Adding Revit Contents

ปัญหาหนึ่งที่เจอกันบ่อย สำหรับคนที่ลง Revit 2012 ใหม่ คือ ไม่มี Template หรือ Contents ติดมาด้วย พอดีมีโอกาสได้ลงเครื่องใหม่ จึงถือโอกาสเขียนวิธีแก้ปัญหามาด้วยครับ

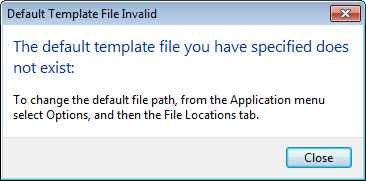

หากใครลง Revit ใหม่ ๆ เมื่อเปิด Software ขึ้นมาและพบข้อความดังรูป แสดงว่าในเครื่องของเรายังไม่มี Template และ Library หรือ Contents ของ Revit ติดมาด้วย

เมื่อทำการ New File ขณะที่ไม่มี Default Template อยู่ Revit จะให้เลือก เปิดไฟล์เปล่าขึ้นมา โดยให้เลือกหน่วยระหว่าง Imperial หรือ Metric

เมื่อเปิดไฟล์เปล่าขึ้นมาจะสังเกตได้ว่า

a. ที่ Project Browser จะไม่มีการแสดง View ต่าง ๆ เช่น Plan, Elevation เป็นต้น

b. ที่ Workspace จะไม่มีสัญลักษณ์รูปด้านแสดงอยู่

วิธีแก้ไข เราสามารถ Download Contents จาก Autodesk ได้ (จำเป็นต้องต่อ Internet นะครับ) ดังนี้

1. ไปที่ Control Panel > Programs and Features > เลือก Autodesk Revit Architecture 2012 > กด Uninstall/Change

2. กด Add or Remove Features

3. เลือก Contents ที่ต้องการให้เพิ่ม (อาจมีการถามหา CD Revit ก็ให้ใส่ CD ที่เราลง Revit เข้าไปแล้วกด OK ครับ)

4. กด Next

5. รอจนกว่าจะ Download เสร็จ จากนั้นกด Finish

6. หลังจากนั้น เปิด Revit ขึ้นมา ก็จะพบว่า

a. ที่ Project Browser มี View ต่าง ๆ มากกว่าครั้งแรก
b. ที่ Workspace ก็จะมีสัญลักษณ์รูปด้านปรากฏขึ้นมา

หากใครไม่สะดวกที่จะต่อ Internet เราสามารถ Copy File ของเครื่องที่มีอยู่แล้วมาลงที่เครื่องเราได้ครับ โดย Content Files ทั้งหมดของ Revit จะถูกเก็บไว้ที่ C:\ProgramData\Autodesk\RAC 2012

Thursday, January 5, 2012

แก้ไข Dimension Text ใน Revit

ใครที่บอกว่า Revit หลอกไม่ได้ คงต้องคิดกันใหม่ครับ ^^
เมื่อเราสามารถแก้ไข Dimension Text ที่แสดงอยู่บน Dimension ได้ (แต่ถ้าไม่จำเป็นไม่ขอแนะนำให้ทำนะครับ ^^")

วิธีแก้ไขทำดังนี้ครับ

1. Double Click ที่ Dimension Text (ค่าบอกระยะ)บน Dimension

2. ที่ Dimension Text > Dimension Value > เลือก Replace With Text

3. หากเราใส่ตัวเลขที่ขั้นด้วย (,) เช่น 4,500 สามารถแก้ไขได้เลย แต่ถ้าหากต้องการใส่ตัวเลข 3 หลัก ซึ่งไม่มี (,) เช่น 900 จะไม่สามารถทำได้และได้รับข้อความแจ้งเตือน ดังรูป
